Ascom - Plaque de fixation additionnel pour mur beton

Le BWGV-71000060 est le kit de fixation béton officiel du système AVS. Il est utilisé pour ancrer solidement les boîtiers d’encastrement AVS type 1 et type 2 (BWGV-71000000 / 71000001) dans un mur en béton coulé, lors d’un montage sur panneaux de coffrage.

Concrètement, il permet de visser le boîtier AVS directement sur le coffrage avant coulage, à l’aide de 4 goupilles fraisées, de façon à ce que le boîtier sorte parfaitement affleurant avec la paroi finie une fois le béton durci.

Description du produit

Le kit béton Ascom BWGV-71000060 – AVS concrete mounting set est un accessoire de montage destiné aux boîtiers d’encastrement AVS :

Il se compose de 4 goupilles / chevilles à tête fraisée (“countersunk pins”) en acier brut, complétées par des rondelles en polyamide pour assurer un maintien correct sur le coffrage.

Il est utilisé dans le cas de murs béton coulés sur coffrage :

Le boîtier d’encastrement AVS (type 1 ou 2) est préparé pour une pose en béton (ailes de retenue, protections retirées, carton de protection remis en façade).

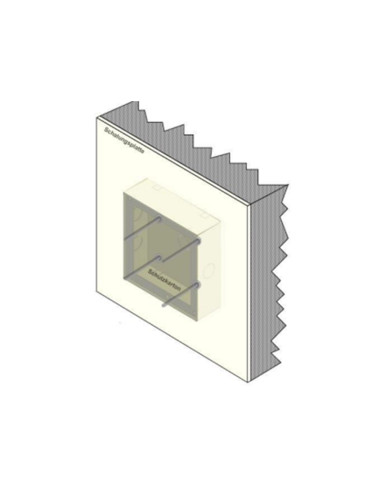

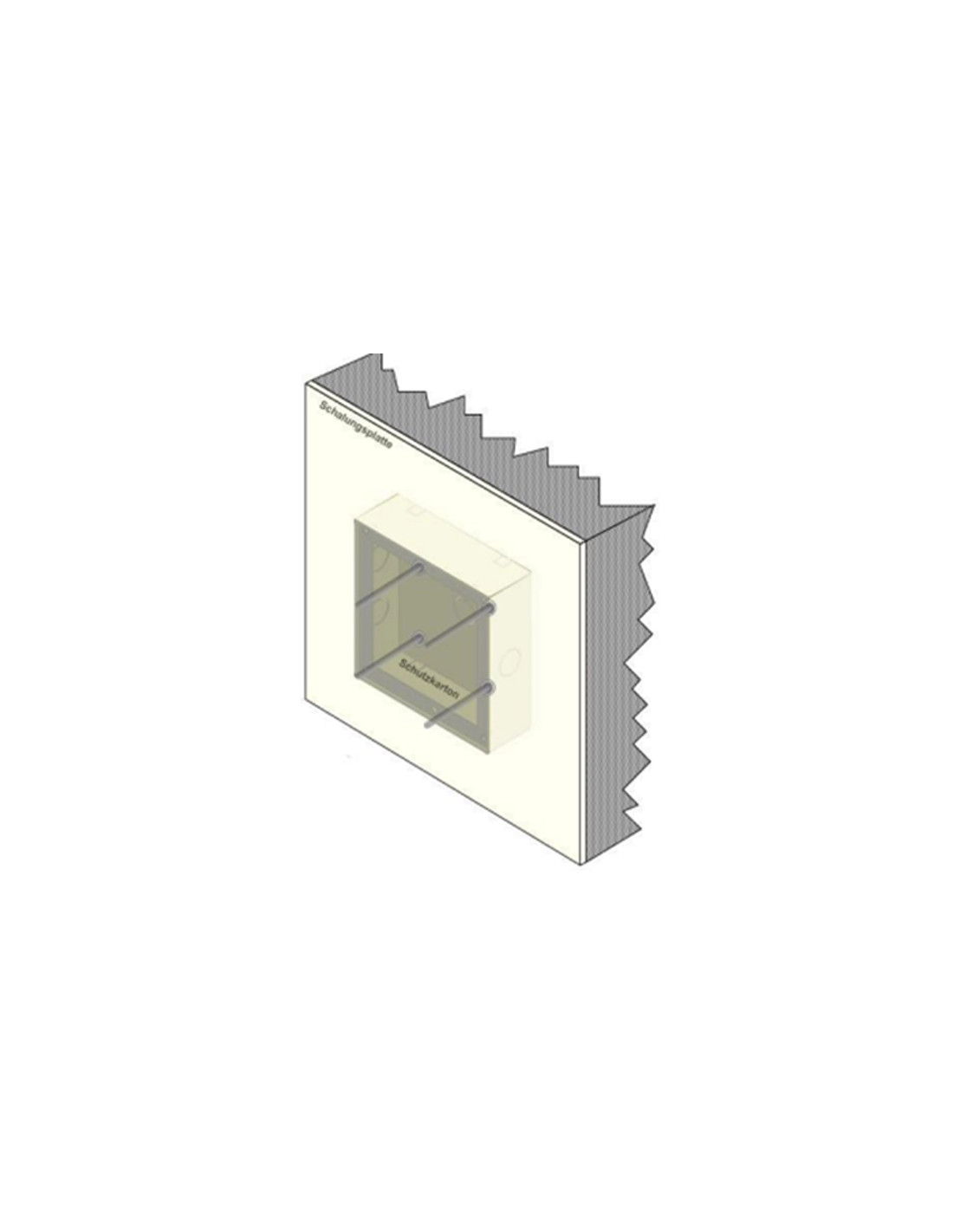

On positionne le boîtier à l’endroit souhaité sur le panneau de coffrage et on le fixe via les 4 trous arrière à l’aide des 4 goupilles fraisées du kit BWGV-71000060.

Le béton est coulé ; une fois le coffrage démonté et le béton durci, le boîtier est parfaitement intégré dans le mur, prêt à recevoir les panneaux frontaux AVS et les modules Ascom teleCARE IP / Telligence.

Le kit est vendu séparément du boîtier d’encastrement et doit être prévu en supplément pour chaque boîtier à noyer dans le béton.

Avantages & atouts principaux

Montage béton propre et sécurisé

Spécialement conçu pour la pose sur panneaux de coffrage, le BWGV-71000060 garantit :

• un maintien rigide du boîtier pendant le coulage,
• une position exacte et affleurante de la future façade AVS avec le mur fini.

Accessoire officiel AVS pour boîtiers 71000000 / 71000001

Kit recommandé dans la notice AVS pour la fixation des boîtiers d’encastrement lorsqu’ils sont pris dans le béton plutôt que maçonnés ou vissés sur une paroi existante.

Résistance mécanique optimale

• Goupilles acier brut dimensionnées pour supporter les efforts pendant le coulage,
• rondelles polyamide limitant les contraintes sur la tôle du boîtier et sur le coffrage.

Pose rapide sur coffrage

Le boîtier est fixé par l’arrière via les 4 trous prévus, sans ajout de rail ni de platine supplémentaire :

pas de bricolage sur chantier, montage reproductible sur tous les logements AVS (type 1 ou 2).

Partie intégrante d’un système d’appel malade robuste

Combiné aux boîtiers AVS, panneaux inox et modules Ascom teleCARE IP / Telligence, le kit béton permet de fiabiliser les installations murales dans les zones où les efforts mécaniques (chocs, arrachements) sont les plus critiques.

Caractéristiques techniques principales

Désignation constructeur : AVS concrete mounting set (kit de fixation béton AVS).

Compatibilité :

• Boîtier d’encastrement AVS type 1 – BWGV-71000000
• Boîtier d’encastrement AVS type 2 – BWGV-71000001

Composition du kit :

• 4 goupilles fraisées (countersunk pins) – acier brut,
• 4 rondelles – polyamide.

Usage prévu :

Fixation du boîtier AVS sur panneau de coffrage (montage en béton coulé in situ),

1 kit BWGV-71000060 par boîtier monté sur coffrage.

(Les dimensions détaillées des boîtiers et de l’entraxe des fixations sont données dans la partie “Technical Drawings / Dimensions” de la documentation AVS.)

Domaines d’utilisation

Le kit béton Ascom BWGV-71000060 s’utilise à chaque fois que les boîtiers AVS sont coulés dans un voile béton :

• construction neuve d’hôpitaux, cliniques, blocs opératoires,
• EHPAD, résidences seniors, SSR en structure béton,
• établissements médico-sociaux, psychiatriques, pénitentiaires,
• tout bâtiment tertiaire où les modules d’appel malade AVS doivent être intégrés proprement dès la phase gros œuvre.
