Ascom BWGV-71000005 – Panneau de contour de façade pour module double (grand format)

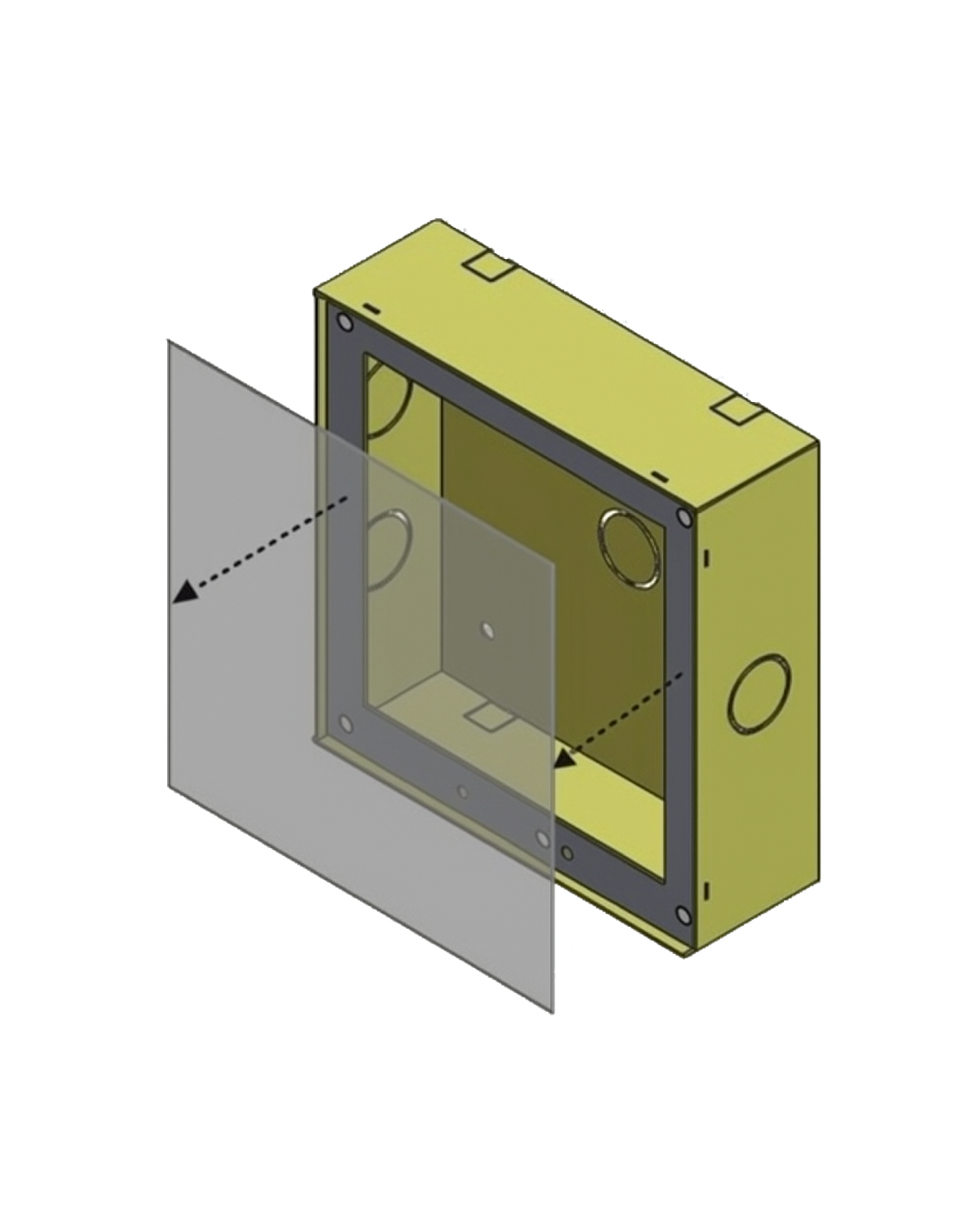

Le BWGV-71000005 est le panneau de contour de façade “grand format” pour installations double module AVS type 2. Il se monte en façade sur le boîtier d’encastrement AVS 2 modules BWGV-71000001 pour offrir une finition inox propre, continue et étanche autour des modules d’appel Ascom (gammes teleCARE IP et Telligence

Grâce à son large contour, ce panneau est spécialement conçu pour recouvrir les bords de réservation imparfaits du mur (jusqu’à env. 4 mm de défaut) et assurer une belle finition même sur des supports irréguliers

Ce panneau de contour de façade pour module double Ascom BWGV-71000005 est un habillage inox qui encadre deux modules AVS dans une même réservation murale (bouton d’appel / présence, module vocal, tirette, module obturateur, etc.).

• Version “large” / en saillie murale : idéale lorsque la découpe ou le rebouchage n’est pas parfait, ou en rénovation.
• Finition inox mate : résistante aux chocs, à l’usage intensif et compatible avec les protocoles d’hygiène hospitaliers.
• Joints fournis : tous les joints nécessaires au panneau frontal et aux cadres d’appareillage sont inclus, pour assurer l’étanchéité à la poussière et à l’humidité

Avantages & atouts principaux

Double module dans une seule façade

Permet de regrouper dans le même encadrement, par exemple :

un bouton d’appel / présence patient,

un module vocal ou une tirette salle de bains,

ce qui simplifie l’installation et la lecture pour le personnel soignant

Grand contour pour rattraper les défauts de mur

La version “large” couvre les bords de réservation abîmés ou légèrement trop grands, jusqu’à env. 4 mm de jour, évitant les reprises de maçonnerie et offrant un rendu soigné

Inox robuste et hygiénique

Surface en acier inoxydable mat, facile à nettoyer et résistante aux produits d’entretien courants des hôpitaux, cliniques, EHPAD et établissements médico-sociaux

Étanchéité garantie

Livré avec ses joints de façade et de panneau d’appareillage, le BWGV-71000005 limite les infiltrations de poussière et d’humidité dans le boîtier d’encastrement, et contribue à la longévité du système d’appel malade

Compatibilité totale AVS

Compatible avec l’ensemble des modules AVS type 2 listés dans la documentation Ascom (boutons personnalisables, modules vocaux, tirettes, modules obturateurs, etc.), et reconfigurable ultérieurement sans changer la façade

Caractéristiques techniques principales

Référence produit : BWGV-71000005

Type de produit : panneau de contour de façade / panneau frontal AVS type 2 “large”, 2 emplacements, joints inclus

Compatibilité boîtier : boîtier d’encastrement AVS double module BWGV-71000001 (installation housing type 2)

Compatibilité systèmes : solutions d’appel malade Ascom teleCARE IP et Telligence

Montage :

Pose en façade sur mur fini ou légèrement irrégulier

Fixation par vis de sécurité sur le boîtier d’encastrement AVS 2 modules

Prévu pour un usage en intérieur (chambres, couloirs, salles d’eau…)

Matériaux :

Panneau : acier inoxydable aspect mat / brossé, usage intensif

Joints : joints de façade et d’appareillage haute résistance (gamme de joints BWGV-71000030 à 71000034)

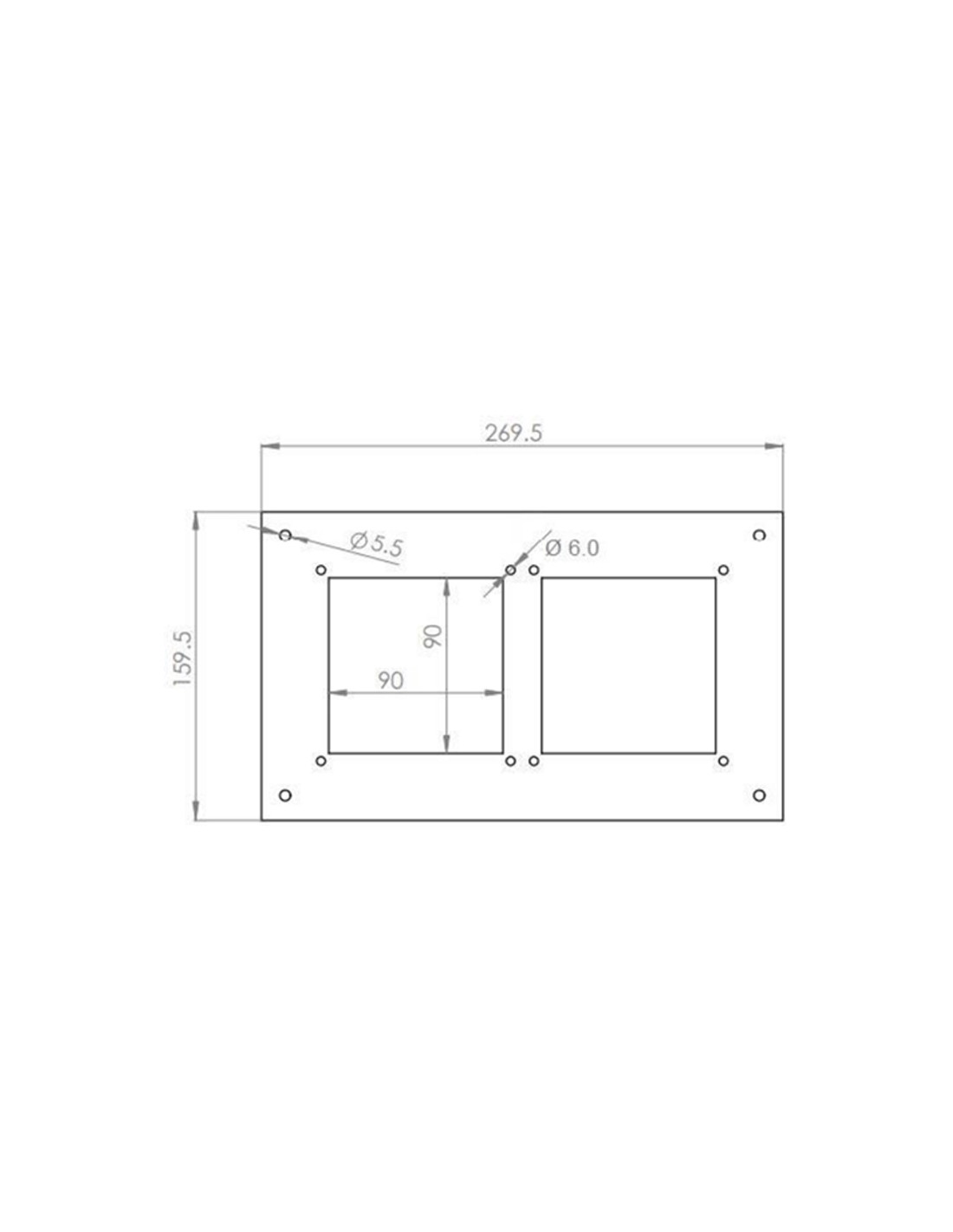

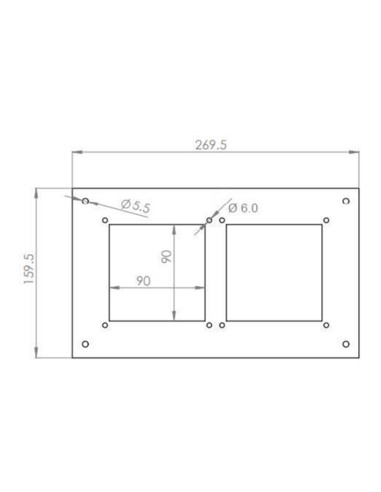

(Pour les dimensions précises et les schémas de perçage, se référer à la fiche technique Ascom)
