Ascom - Panneau de contour de facade pour module simple

Le BWGV-71000004 est le panneau de façade “grand contour” pour 1 module AVS.

C’est la version large du panneau frontal type 1 : il permet une pose en applique sur le mur et sert à recouvrir des bords de réservation irréguliers jusqu’à environ 4 mm autour du boîtier d’encastrement.

En clair : c’est le panneau de contour simple module qui encadre les façades de périphériques AVS (appel, présence, phonie, tirette, façade vide) lorsque le trou dans le mur n’est pas parfait ou qu’on veut une finition plus large et propre.

Le BWGV-71000004 – AVS front panel type 1 large (incl. gaskets) est un panneau frontal inox pour :

• Boîtier d’encastrement AVS type 1 – BWGV-71000000 (1 module),
• Modules Ascom teleCARE IP / Telligence montés via les façades AVS :
• façade appel + présence BWGV-71000008,
• façade appel seul BWGV-71000009,
• façade audio / module vocal BWGV-71000010,
• façade vide BWGV-71000011,
• façade tirette BWGV-71000012.

Il se distingue de la version “standard” type 1 (BWGV-71000002) par :

• une empreinte plus large sur le mur (panneau de contour),
• la capacité à cacher des bords de maçonnerie ou de plaque de plâtre abîmés jusqu’à ~4 mm,
• une pose en applique tout en restant compatible avec le boîtier encastré type 1.

Structure & joints

Le panneau BWGV-71000004 est livré avec ses joints (“incl. gaskets”) :

Joint de façade grand format :

• BWGV-71000032 – AVS front panel gasket type 1 large,
• pré-collé à l’arrière du panneau en usine, il n’a pas à être posé séparément.

Joint de périphérique pour la façade de module :

BWGV-71000034 – AVS device panel gasket, se place dans la gorge autour de l’ouverture de module avant de présenter la façade (BWGV-71000008/09/10/11/12).

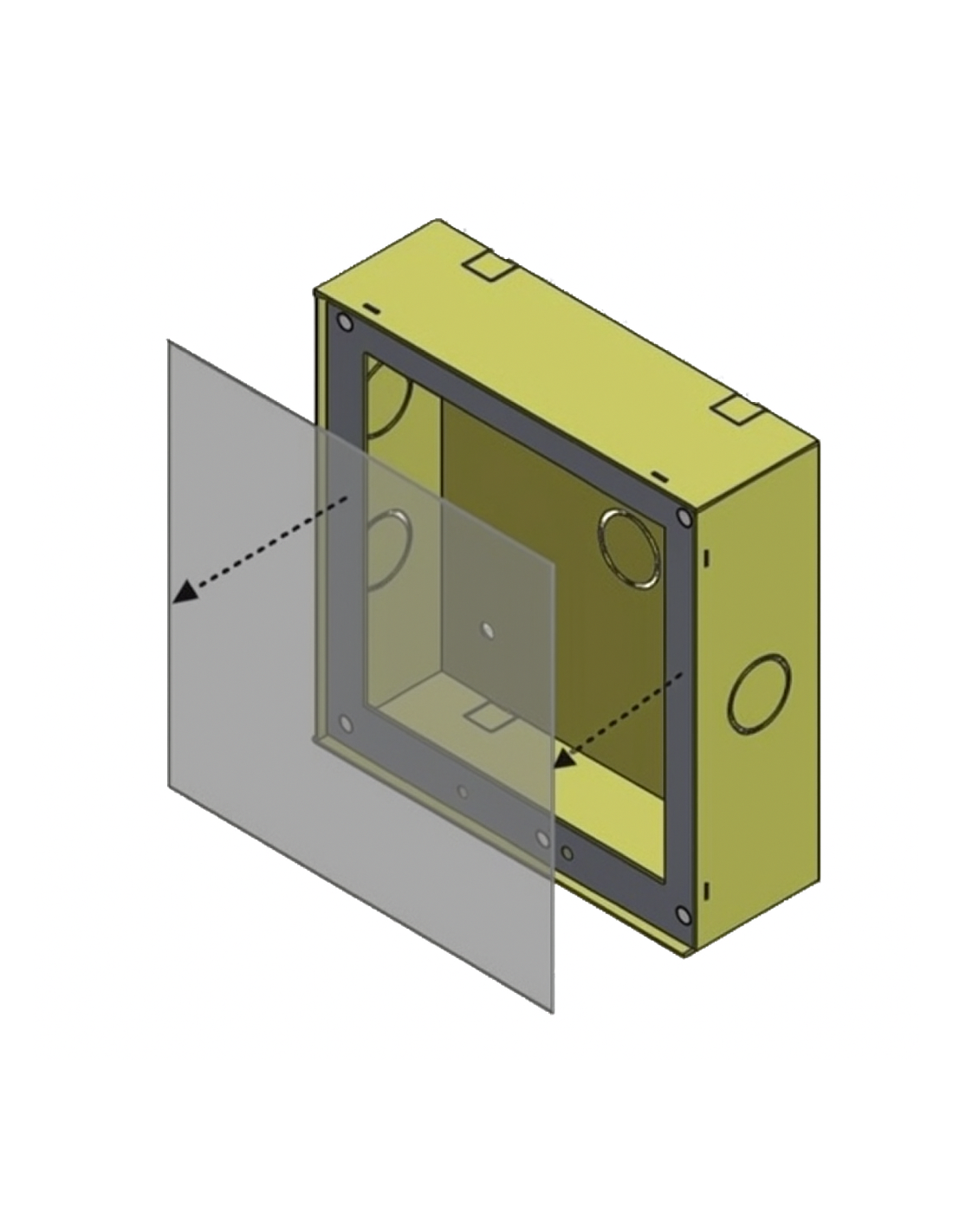

Le montage se fait avec 4 vis de sécurité M5 à 3 empreintes fournies dans la gamme AVS : on traverse le panneau frontal, le joint de façade puis on vient visser dans le boîtier d’encastrement type 1.

Avantages & atouts principaux

Panneau de contour “grand format” pour 1 module

La version large est conçue pour :

• recouvrir des découpes de mur un peu trop grandes ou irrégulières,
• masquer des éclats de plâtre ou d’enduit jusqu’à 4 mm de largeur,
• offrir une finition propre et homogène en couloir ou bloc porte.

Compatible avec tous les périphériques AVS simple module

Le BWGV-71000004 accepte toutes les façades de périphériques AVS (device panels) et donc tous les modules teleCARE IP / Telligence :

• bouton modulable NUDM3-HE (appel / présence / scénarios),
• module vocal NUSPM-HE,
• tirette NUPC3-HE,
• dummy module, etc.

Étanchéité intégrée

joint de façade type 1 large BWGV-71000032 déjà collé en usine sur le panneau,

joint de périphérique BWGV-71000034 à placer sous la façade de module.

➜ Une fois les vis de sécurité serrées, l’ensemble panneau + façade de module est affleurant et étanche (poussière / projections).

Mécanique antivandale & inox hospitalier

Comme tous les composants AVS :

• inox CNS-14301, épaisseur 1,5 à 3 mm, finition microbillée,
• visserie INOX A2,
• joints FPM / CR résistants aux produits d’entretien.

Montage simple & évolutif

s’adapte aux modules présents ou futurs (on peut changer la façade AVS sans changer le panneau),

compatible avec l’ajout d’un contact de sabotage BWGV-71000115 dans le boîtier si besoin sécurité.

Caractéristiques techniques principales

Fonction : panneau de contour de façade pour 1 module AVS, version large (grand contour).

Compatibilité boîtier :

BWGV-71000000 – AVS installation housing type 1 (1 module).

Façades de module compatibles :

• BWGV-71000008 – façade appel + présence,
• BWGV-71000009 – façade appel seul,
• BWGV-71000010 – façade audio,
• BWGV-71000011 – façade vide,
• BWGV-71000012 – façade tirette.

Modules Ascom compatibles (via façades AVS) :

• NUDM3-HE – Customizable Button Module,
• NUSPM-HE – Speech Module,
• NUPC3-HE – Pull Cord Module.

Joints fournis / associés :

• BWGV-71000032 – AVS front panel gasket type 1 large (pré-collé),
• BWGV-71000034 – AVS device panel gasket (joint périphérique des façades de module).

Matériaux (famille AVS) :

• métal : inox CNS-14301, 1,5–3 mm, finition verre microbillé,
• vis / écrous / rondelles : INOX A2,
• joints : FPM fluoro-caoutchouc / CR cellulaire.

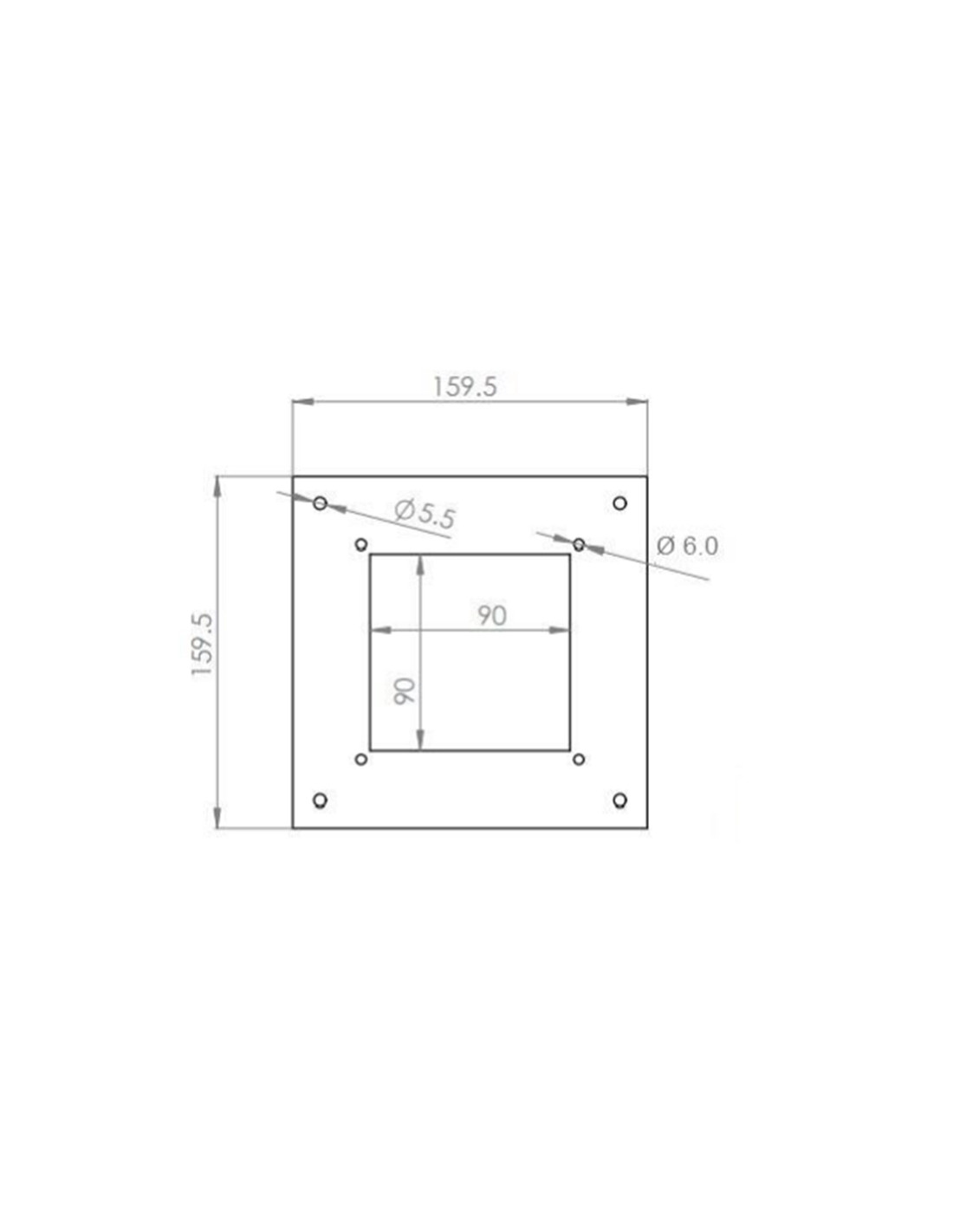

• (Les cotes exactes du panneau BWGV-71000004 sont disponibles dans la section “6.5 AVS front panel type 1 large” des plans techniques AVS.)

Domaines d’utilisation

Le panneau de contour simple module BWGV-71000004 est idéal pour :

• blocs portes de chambres patient (appel / présence, phonie, tirette),
• zones où la réservation dans le mur est imparfaite ou trop large,
• couloirs, entrées de chambre, circulations,
• hôpitaux, cliniques, EHPAD, résidences seniors, SSR,
• établissements médico-sociaux, psychiatriques, pénitentiaires,
• tout bâtiment nécessitant des points d’appel AVS robustes et esthétiques.
